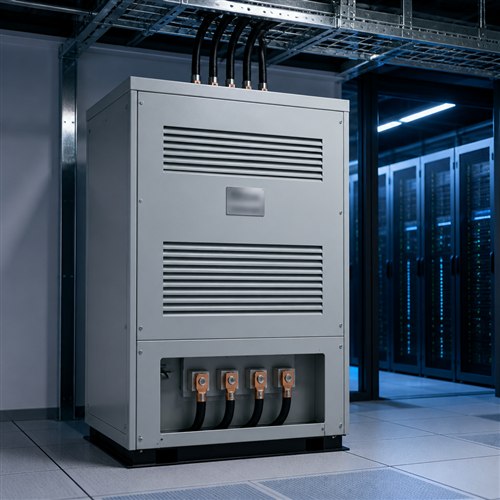

التشويه التوافقي في أنظمة الطاقة لمراكز البيانات: ولماذا تكتسب محولات معامل كي (K-Factor) أهميةً بالغة؟

التشويه التوافقي في أنظمة الطاقة لمراكز البيانات: ولماذا تكتسب محولات معامل كي (K-Factor) أهميةً بالغة؟

عندما أضاف مركز بيانات في شمال فرجينيا صفًّا من خوادم وحدات معالجة الرسومات (GPU) العام الماضي، كان أول ما شغل بال المصمِّم الكهربائي ليس السعة — بل التوافقيات. وأصبحت الأحمال غير الخطية اليوم تهيمن على ملف الحمل التقني النموذجي، و محول معامل كي (K-factor) هو ما يمنع نظام التوزيع من ارتفاع درجة حرارته قبل أن تصل الخوادم حتى إلى حملها الأقصى. وفيما يلي التفسير الهندسي لهذا الخيار.

المصدر الذي تنبع منه التوافقيات في مركز البيانات

كل مصدر طاقة يعمل بطريقة التبديل، ومدخل وحدة التغذية غير المنقطعة (UPS)، ومحرك التردد المتغير (VFD)، وخادم وحدة معالجة الرسومات (GPU) يستهلك تيارًا على شكل نبضات قصيرة بدلًا من موجة جيبية سلسة. وتتكوّن هذه النبضات من التردد الأساسي بالإضافة إلى مضاعفاته الصحيحة — مثل التوافقي الثالث والخامس والسابع وما بعدها. وكلما زاد محتوى التوافقيات، ازداد تشوه موجة التيار، ويُقاس هذا التشوه بمصطلح 'إجمالي التشوه التوافقي' (THD).

التوافقيات الثلاثية المضاعفة — مثل الثالث والتاسع والخامس عشر — تشكّل مشكلة خاصة لمراكز البيانات. ففي الأنظمة المتصلة على شكل نجمة (Wye)، لا تلغي هذه التوافقيات بعضها في الموصل المحايد، بل تتراكم معًا. ومن الشائع أن يُقاس تيار الموصل المحايد أعلى من تيار الطور في لوحة توزيع تعمل عند جهد ٢٠٨Y/١٢٠ فولت وتحمل حملًا ثقيلًا، وهذه بالضبط الظروف التي تؤدي إلى ارتفاع حرارة المحولات القياسية وألواح الموصل المحايد. أما المرجع التصميمي لتحديد الحدود المقبولة فهو IEEE 519 ، الذي يحدد أهداف إجمالي التشوه التوافقي (THD) عند نقطة الاتصال المشتركة.

لماذا تسخن المحولات القياسية بشكل مفرط تحت الأحمال التوافقية

تُسبِّب التوافقيات أضرارًا بالمحولات بطريقتين. أولًا، تزداد خسائر التيارات الدوامية في اللفات والأجزاء الإنشائية تقريبًا بنسبة مربّعة للتكرار — فمثلاً، التوافقي الخامس عند تكرار ٣٠٠ هرتز يولِّد خسائر التيارات الدوامية أكبر بحوالي ٢٥ مرة من الخسارة الناتجة عن نفس التيار عند تكرار ٦٠ هرتز. ثانيًا، تُسبِّب التيارات التوافقية تسخينًا إضافيًّا في القلب والخزان. والنتيجة الصافية هي أن محولًا قياسيًّا يعمل عند حملٍ يساوي ١٠٠٪ من قدرته الاسمية قد يكون فعليًّا يعمل فوق حدّه الحراري الآمن دون أن يُفعِّل أي جهاز حماية.

وهنا تظهر أهمية معامل K. وهو تصنيف يعبّر عن كمية التيارات التوافقية التي يستطيع المحول تحملها مع البقاء ضمن حدّ ارتفاع درجة حرارته المسموح به. فالتصنيف K-1 يعني التشغيل فقط مع موجة جيبية نقية؛ أما التصنيفان K-13 وK-20 فهما الخياران الشائعان لمراكز البيانات والمحركات الصناعية. ويحدّد معيار ANSI C57.110 الطريقة المستخدمة في تخفيض القدرة المُسموح بها (derating) لهذه التصنيفات، ويبيّن للمصمِّم بدقة كمية الحمل التي يمكن أن يحملها تصميمٌ معينٌ عند طيف توافقي معيَّن.

هاذا هو الجزء الذي يغفله معظم المشترين: إن التصنيف حسب معامل كي (K-rated) لا يعني فقط استخدام سلك أسمك. بل يعني خسائر تيار دوامي أقل في الملفات، وملف محايد أكبر أو مخصص، وغالبًا ارتفاعًا أقل في درجة الحرارة عند التصميم — عادةً فئة ارتفاع حراري ١٥٠°م أو أفضل — لذا تعمل الوحدة ببرودة حتى عند وجود أحمال غير منتظمة.

معامل كي مقابل الاتصال دلتا-واي: طريقتان للتعامل مع التوافقيات

عامل	محوِّل مُصنَّف وفق معيار K	الاتصال دلتا-واي
التوافقيات الثلاثية (الثالثة/التاسعة)	مُصنَّفة لتحملها	ممنوعة من الجانب الأولي
الموصل المحايد	مُصمَّم لتحمل تيار التوافقيات	الحجم القياسي
الزيادة في التكلفة	متوسطة (٥–١٥٪)	صغير
الخيار الأفضل	أحمال أنظمة تكنولوجيا المعلومات، وأنظمة التغذية غير المنقطعة (UPS)، وأجهزة تحويل التردد (VFD)	حمولات مختلطة، عزل التغذية
الشهادة UL	معيار UL 1561 مع تصنيف K	التصميم القياسي وفق معيار UL 1561

تُحلّ هاتان الطريقتان مشكلتين مختلفتين. فمحوِّل الدلتا-واي يمنع التوافقيات من الرتبة الثلاثية من العودة إلى مصدر التغذية الأعلى؛ أما الوحدة المصنَّفة بـ K فهي تتحمّل التوافقيات الموجودة أصلاً في الحمولة. وفي مشاريع مراكز البيانات الكبرى، يلجأ المصمّمون عادةً إلى استخدام كليهما: محوِّل دلتا-واي عند نقطة دخول التغذية، ووحدات مصنَّفة بـ K عند صفوف الخوادم. ولا يمكن لأيٍّ منهما أن يعوّض الآخر.

كيف تُحدّد مواصفات محوِّل مصنَّف بـ K لمشروعك القادم

ابدأ بتقدير مستوى K استنادًا إلى الحمولة، وليس العكس. فالحمولات المكتبية العامة والتجارية المختلطة تتطلّب عادةً تصنيف K-4؛ بينما تتطلّب مراكز البيانات والتصوير الطبي والأنظمة التي تحتوي على عدد كبير من وحدات إمداد الطاقة غير المنقطعة (UPS) تصنيف K-13؛ وقد تتطلّب البيئات الصناعية التي تعتمد بشكل كبير على محركات التحكم بالتردد (VFD) أو صفوف وحدات معالجة الرسومات عالية الكثافة (GPU) تصنيف K-20. وإذا كان ملفّ الحمولة غير معروف، فقِسْ طيف التيار في منشأة قائمة مماثلة قبل اتخاذ القرار النهائي.

ثم حاذِ حجم القدرة الظاهرية (kVA) مع هامش أمان كافٍ. فالوحدة المصنَّفة بـ K-13 المحول الجاف لمراكز البيانات يُحدَّد عادةً الحمْل التشغيلي بنسبة ٨٠–٨٥٪ من القيمة الاسمية لترك هامش حراري للعنصر التوافقي في الحمْل. تأكَّد من أنَّ مورد محولات معتمد من UL يمكنه توثيق تصنيف كيه وفق معيار يو إل ١٥٦١، ويمكنه إظهار تقرير الاختبار الخاص بهذا التصميم بالضبط — فتصنيف كيه المذكور في ورقة المواصفات لا يعادل ذلك المُثبت في غرفة الاختبار.

ما نختبره قبل شحن وحدة ذات تصنيف كيه

في مصنعنا، تخضع الوحدة ذات التصنيف كيه لنفس سلسلة الاختبارات المطبَّقة على الوحدات القياسية — أي اختبار نسبة التحويل، واختبار الفقدان عند عدم التحميل، واختبار الفقدان عند التحميل، واختبار العزل الكهربائي — بالإضافة إلى عنصرين محدَّدين يتصلان بالتوافقيات. ويُجرى اختبار ارتفاع درجة الحرارة باستخدام ملفٍّ كهربائي يحاكي تيار تصنيف كيه، كما يتم التحقق من لفّة المحايدة عند تيارها التوافقي المُصنَّف، وليس فقط عند قيمتها الاسمية. وتُسجَّل الأرقام المقاسة في تقرير الاختبار المرفق مع الوحدة عند الشحن.

مثالٌ واحدٌ يبقى عالقًا في أذهاننا: شركة تشغيل مراكز بيانات مشتركة في جنوب شرق آسيا طلبت وحدات من نوع K-13 لمشروع بقدرة 2.4 ميغاواط. وقد قدَّمنا وحدات بسعة 112.5 كيلوفولت أمبير مزوَّدة بأطراف محايدة ذات أبعاد أكبر من المعتاد، وأجرينا اختبار ارتفاع درجة الحرارة استنادًا إلى ملف التشويه التوافقي، وتأكد مهندس التشغيل من أن درجات حرارة اللفائف تتطابق مع التقرير ضمن هامش بضعة درجات مئوية. هذه هي الطريقة التي ينبغي أن تكون عليها محول معامل كي (K-factor) عملية الشراء — دون أي مفاجآت عند التحميل.

تخطط لإنشاء مركز بيانات أو بنية تحتية لتكنولوجيا المعلومات عالية الكثافة؟ أرسل إلينا ملف الأحمال الخاص بك وتقدير التشويه التوافقي، وسنُحدِّد لك مستوى K المناسب، ونحسب السعة بالكيلوفولت أمبير، ونُرسل لك عرضًا فنيًّا معتمدًا من UL. احصل على عرض فني مجاني عبر صفحتنا الخاصة بالاتصال.
