তিন-ফেজ প্যাড-মাউন্টেড ট্রান্সফরমারের জন্য সাইট প্রয়োজনীয়তা এবং ইনস্টলেশন চেকলিস্ট

একটি তিন-ফেজ প্যাড-মাউন্টেড ট্রান্সফরমারের যান্ত্রিক অবস্থান এবং বৈদ্যুতিক একীকরণ অভ্যন্তরীণ ডাইইলেকট্রিক ব্যর্থতা বা আবাসনের ক্ষয় প্রতিরোধ করার জন্য কঠোর শারীরিক সহনশীলতা মেনে চলতে হবে। এই প্রযুক্তিগত সংক্ষিপ্ত বিবরণে আমাদের জিয়াংসু উৎপাদন কেন্দ্রে , ইটন-উদ্ভূত বিশ্বস্ততা প্রোটোকল অন্তর্ভুক্ত করে তৈরি করা ইউনিটগুলির জন্য মৌলিক প্রয়োজনীয়তা বর্ণনা করা হয়েছে।

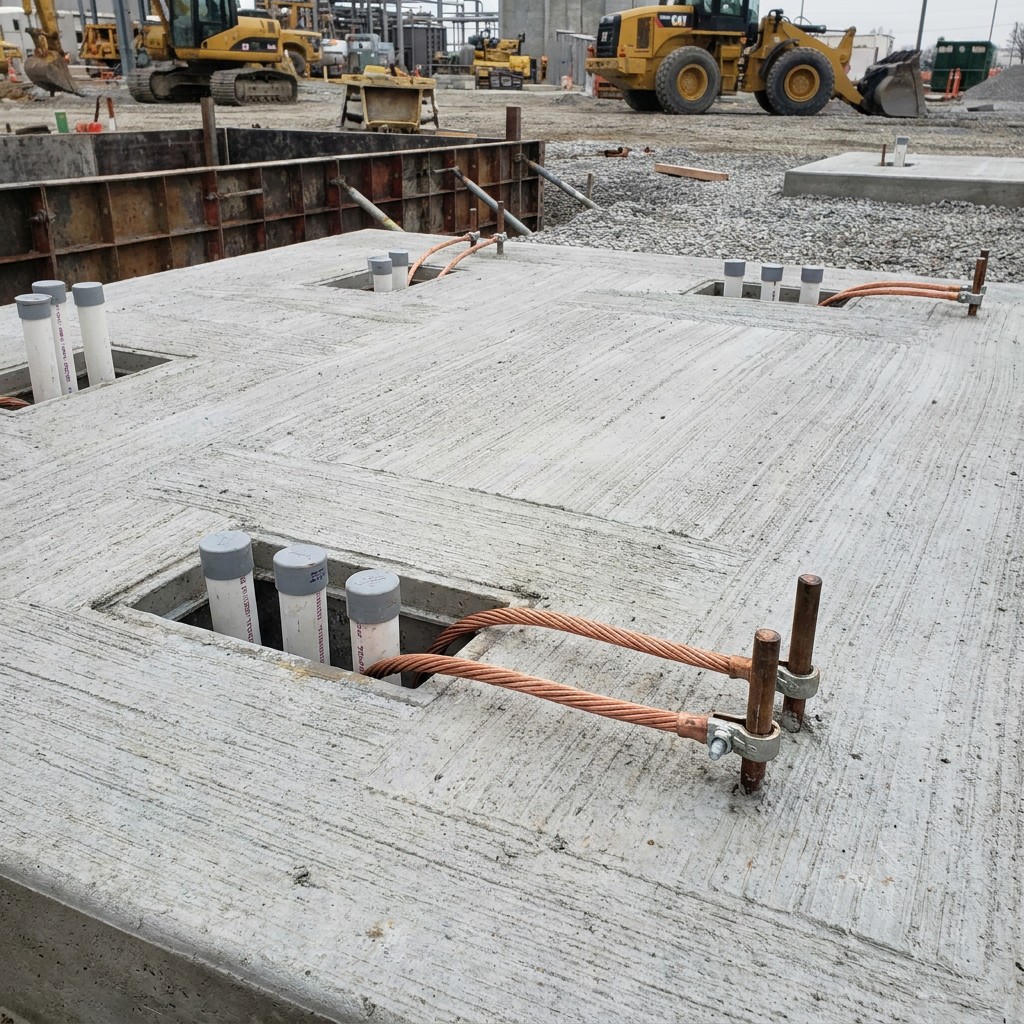

১. সাব-গ্রেড এবং কংক্রিট প্যাডের জ্যামিতি

কংক্রিট প্যাডের গঠনগত অখণ্ডতা অবশ্যই অবিচলিত হতে হবে। একটি স্ট্যান্ডার্ড ২৫০০ কেভিএ তরল-পূর্ণ ইউনিটের জন্য, ফাউন্ডেশনটি পার্থক্যমূলক অবসাদন ছাড়াই ১৮,০০০ পাউন্ডের বেশি স্থির লোড সহ্য করতে সক্ষম হতে হবে। কংক্রিটটি অবশ্যই ASTM C94 ২৮ দিনের মধ্যে ন্যূনতম ৪,০০০ PSI চাপ সহন ক্ষমতা সম্পন্ন মানদণ্ড।

প্যাডের পৃষ্ঠতলটি তেল ধরে রাখার জটিলতা প্রতিরোধের জন্য এনক্লোজার থেকে দূরে ২% ঢাল বজায় রাখতে হবে। কন্ডুইট স্টাবগুলি প্যাডের পৃষ্ঠতল থেকে ২ ইঞ্চি উপরে শেষ হতে হবে; বাশিংয়ের উপর যান্ত্রিক চাপের প্রধান কারণ হলো অসামঞ্জস্যতা।

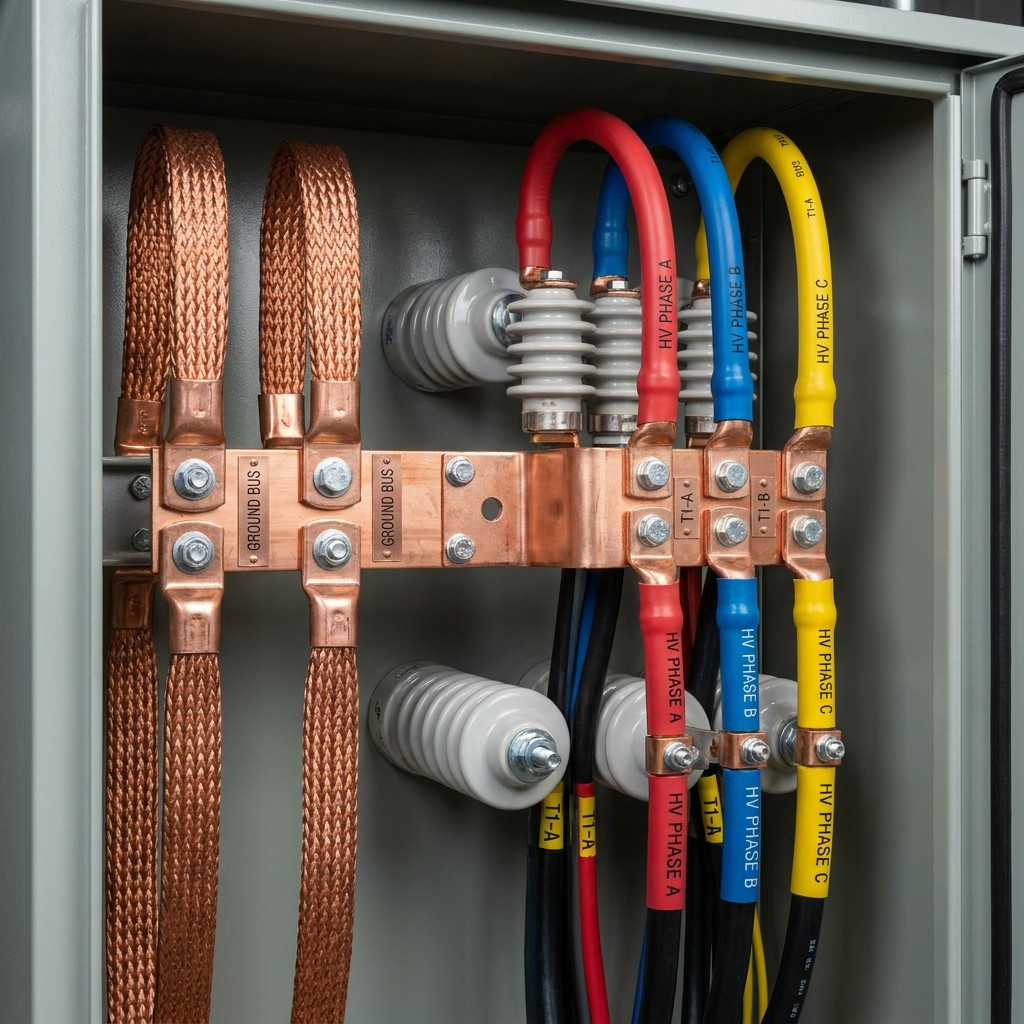

২. গ্রাউন্ডিং সিস্টেমের রেজিস্ট্যান্স ও টপোলজি

কার্যকর গ্রাউন্ডিং-কে নিম্ন ইম্পিড্যান্স এবং যান্ত্রিক স্থায়িত্ব দ্বারা সংজ্ঞায়িত করা হয়। আমাদের প্রকৌশল দল একটি গ্রাউন্ডিং লুপ বাধ্যতামূলক করেছে যা IEEE স্ট্যান্ডার্ড ৮০ -এর শর্ত পূরণ করে অথবা তার চেয়ে বেশি করে। ভূমি থেকে গ্রাউন্ড রেজিস্ট্যান্স ৫.০ ওহম বা তার কম হওয়া নিশ্চিত করতে হবে। সমস্ত ভূগর্ভস্থ যোগস্থান এক্সোথার্মিক ওয়েল্ডিং ব্যবহার করে তৈরি করতে হবে যাতে ইউনিটের সম্পূর্ণ জীবনকাল ধরে কোনো অক্সিডেশন না হয়।

৩. শারীরিক পরিষ্কার দূরত্ব এবং অগ্নিনির্বাপণ

অনুসরণ IEEE C57.12.28 মানদণ্ড আবদ্ধতার অখণ্ডতার জন্য যথেষ্ট স্থানিক বিচ্ছিন্নতার প্রয়োজনীয়তা বাতিল হয় না। ক্যাবিনেটের দরজার সামনে ১০ ফুট ব্যাসার্ধের পরিষ্কার স্থান আবশ্যক। খনিজ তেল সমন্বিত ইউনিটগুলির ক্ষেত্রে, দহনশীল ভবনের পৃষ্ঠতল থেকে ন্যূনতম ২০ ফুট দূরত্ব আবশ্যক, যদি না আগুন-প্রতিরোধী বাধা স্থাপন করা হয়।

৪. উত্তোলন ও স্থাপন: যান্ত্রিক চাপ প্রতিরোধ

স্থাপনের সময় যান্ত্রিক আঘাত অভ্যন্তরীণ অ্যাসেম্বলিগুলিকে সরিয়ে দিতে পারে। শুধুমাত্র চারটি প্রদত্ত উত্তোলন লাগ ব্যবহার করুন। উত্তোলনের কোণ অবশ্যই অনুভূমিক থেকে ৬০ ডিগ্রির বেশি হতে হবে। যদি প্যাডটি সমতল না হয়, তবে ট্যাঙ্কের বিকৃতি এবং পরবর্তী গ্যাস্কেট লিকেজ প্রতিরোধের জন্য কাঠামোগত সদস্যগুলির সম্পূর্ণ দৈর্ঘ্যের নীচে স্টেইনলেস স্টিলের শিম ব্যবহার করুন।

৫. বাধ্যতামূলক পূর্ব-শক্তিসঞ্চার ক্ষেত্র পরীক্ষা

ইনস্টলেশন চূড়ান্ত করার আগে, আমাদের দল নিম্নলিখিত ডেটা পয়েন্টগুলি আমাদের ইনস্টলেশন নিরাপত্তা চেকলিস্টে :

• ইনসুলেশন রেজিস্ট্যান্স (মেগার): ৫ কেভি ডিসি-তে > ১,০০০ মেগোহম।

• তেলের ডাই-ইলেকট্রিক শক্তি: ন্যূনতম ব্রেকডাউন ভোল্টেজ ৩০ কেভি (ASTM D877)।

• বোল্টযুক্ত সংযোগ: ১/২-ইঞ্চি হার্ডওয়্যারের জন্য টর্ক ৪৫–৫৫ ফুট-পাউন্ড।
