تفاوت بین ترانسفورماتور قدرت و ترانسفورماتور توزیع چیست؟

تفاوت بین ترانسفورماتور قدرت و ترانسفورماتور توزیع چیست؟

نقشه‌برداری مستقیم از شبکه: انتقال در مقابل تحویل نهایی

شبکه به بودجه تأمین شما بی‌تفاوت است. آن تنها به محل نصب تجهیزات اهمیت می‌دهد. من ده‌ها سفارش را دیده‌ام که به دلیل اشتباه گرفتن واحد قدرت با واحد توزیع متوقف شده‌اند. بیایید این موضوع را رفع کنیم. ترانسفورماتور قدرت پیوند شما بین تولید انرژی و انتقال ولتاژ بالا است. فکر کنید ولتاژی از ۳۳ کیلوولت تا ۷۶۵ کیلوولت. این ترانسفورماتورها واحدهای عظیم و متمرکز هستند و ظرفیتی بالاتر از ۱۰ مگاولت‌آمپر را مدیریت می‌کنند و اغلب به صدها می‌رسند.

اما واحدهای توزیع؟ این‌ها در لبه شبکه قرار دارند. آن‌ها ولتاژ ۱۱ کیلوولت، ۲۲ کیلوولت یا ۳۵ کیلوولت را به سطوحی که واقعاً قابل استفاده هستند — مانند ۴۸۰ ولت یا ۲۰۸ ولت — کاهش می‌دهند. این همان کابینت سبزی است که در کنار پیاده‌رو از کنار آن عبور می‌کنید. تفاوت بین ترانسفورماتور قدرت و توزیع منطق تنها اصطلاحات نیست. بلکه تنش فیزیکی است. ما هر دو را در تسهیلات ۱۲۰٬۰۰۰ مترمربعی خود در جیانگسو می‌سازیم، اما خطوط مونتاژ هرگز به دلیلی خاص با یکدیگر تقاطع نمی‌کنند.

بار عملیاتی: حالت پایدار در مقابل نوسانات شدید

ترانسفورماتورهای قدرت پایدار هستند. آن‌ها در مراکز تولید یا نقاط اصلی انتقال نصب می‌شوند که بار در آنجا جریانی ثابت است. مهندسان این هسته‌ها را برای دستیابی به حداکثر بازده در بار ۱۰۰٪ طراحی می‌کنند. چرا؟ زیرا تقریباً هرگز در حالت نیم‌سرعت کار نمی‌کنند. تلفات بار (تلفات مسی) متغیری است که در اینجا هزینه کلی مالکیت (TCO) شما را افزایش می‌دهد.

توزیع متفاوت است. آن متغیر است. یک پارک تجاری یا یک بلوک مسکونی در طول روز اوج‌های عظیمی دارد و در شب سطحی مشابه منطقه‌ای خالی از سکنه دارد. اما هسته؟ ۲۴ ساعته روشن باقی می‌ماند. این تحریک، تلفات آهنی را به‌صورت مداوم ایجاد می‌کند. برای به‌حداکثر رساندن صرفه‌جویی شبکه، ما واحدهای توزیع را برای دستیابی به حداکثر بازده در بار ۵۰ تا ۷۰ درصد طراحی می‌کنیم. اگر در اینجا از یک واحد قدرت استفاده کنید، در ساعات غیر اوج واقعاً پول خود را می‌سوزانید.

سخت‌افزار فیزیکی و واقعیت‌های حرارتی

اندازه داستان را روایت می‌کند. ترانسفورماتورهای قدرت نیازمند سیستم‌های فعال و پرقدرت خنک‌کننده هستند. شما رادیاتورها و فن‌ها را در همه‌جا مشاهده خواهید کرد. ONAN، ONAF و OFAF — این‌ها صرفاً برچسب‌هایی نیستند؛ بلکه سیستم‌های بقای ترانسفورماتورها تحت بارهای ۵۰۰ مگاولت‌آمپری هستند. هسته ترانسفورماتور باید نیروهای خراب‌کننده ناشی از اتصال کوتاه را تحمل کند که می‌تواند واحدی با ابعاد کوچک‌تر را به‌طور کامل از هم جدا کند.

تجهیزات توزیع بر ایمنی و فضای اشغال‌شده تمرکز دارند. در محیط‌های شهری، تقریباً همیشه از یک ترانسفورماتور نوع خشک استفاده می‌کنیم. این ترانسفورماتورها از هوا یا رزین ریخته‌شده در خلأ استفاده می‌کنند. بدون روغن. بدون خطر آتش‌سوزی. آن‌قدر ایمن که می‌توان آن‌ها را در کنار ورودی بیمارستان نصب کرد. تولید ما در چین بر این طرح‌های فشرده و ایمن تمرکز دارد که در آن‌ها استفاده از محوطه‌های حصاردار امکان‌پذیر نیست.

کدهای فنی: پایه‌ای استانداردهای IEEE/IEC

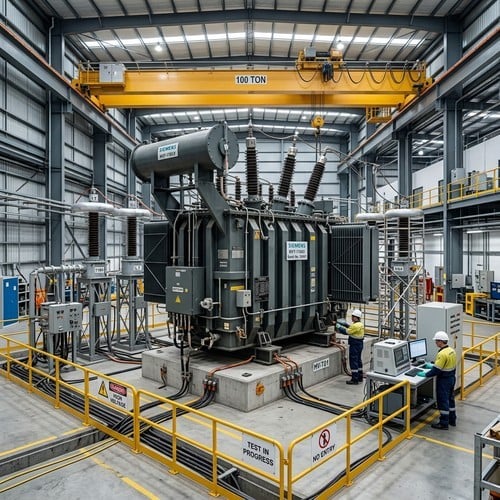

رعایت استانداردها اختیاری نیست. خرید از یک تولیدکننده ترانسفورماتور قدرت یا یک تولیدکننده ترانسفورماتور توزیع نیازمند بررسی سطح عایق‌بندی ضربه‌ای پایه (BIL) است. واحدهای تولید برق نیازمند رتبه‌بندی‌های BIL بسیار بالا هستند. این واحدها در طول چند مایل سیم‌های انتقال، در معرض ضربه‌های مستقیم صاعقه قرار دارند. واحدهای توزیع بر مقاومت در برابر اتصال کوتاه و امنیت کابینت تمرکز می‌کنند. تمامی مهندسی‌ها باید مطابق با ANSI/IEEE C57.12.00 یا IEC 60076 استانداردها انجام شوند. ما هر واحدی را از طریق تمامی آزمون‌های معمول و نوعی عبور می‌دهیم. افزایش دما، آزمون‌های ضربه‌ای — ما هر مورد از مشخصات ترانسفورماتور را پیش از خروج کامیون از انبار تأیید می‌کنیم.

مقایسه سریع مشخصات

ویژگی	واحد قدرت	واحد توزیع
پروفایل ولتاژ	> ۳۳٬۰۰۰ ولت	< ۳۵٬۰۰۰ ولت
هدف بازدهی	حداکثر در بار ۱۰۰٪	حداکثر در بار ۵۰ تا ۷۰٪
منطق خنک‌کنندگی	فعال (فن‌ها/پمپ‌ها)	غیرفعال / خشک

سوالات متداول در زمینه

چرا هسته توزیع آنقدر بزرگ است؟

برای کاهش تلفات آهنی. از آنجا که این هسته به‌صورت مداوم (۲۴ ساعته در روز) و با بار متوسط پایین تحریک می‌شود، استفاده از هسته‌ای بزرگ‌تر با چگالی شار مغناطیسی کمتر، مصرف انرژی شبکه در حالت بدون بار را کاهش می‌دهد. این یک تعادل است: صرف سرمایه‌گذاری اولیه بیشتر برای فولاد، در ازای صرفه‌جویی‌های انرژی طولانی‌مدت در طول دهه‌ها.

مقاومت در برابر اتصال کوتاه؟

واحدهای توزیع با تعداد بیشتری خطای الکتریکی مواجه می‌شوند. سقوط خطوط، تصادفات — این خطاها روزانه در لبه‌های شبکه رخ می‌دهند. بنابراین این واحدها باید بتوانند در برابر اتصال‌های کوتاه ثانویهٔ مکرر مقاومت کنند. در مقابل، واحدهای تأمین توان با تعداد کمتری، اما رویدادهایی با انرژی بسیار بالاتر مواجه می‌شوند.

نتیجه نهایی

واحد را با مختصات شبکه تطبیق دهید. از واحد تولید برای توزیع استفاده می‌کنید؟ هدررفت انرژی. از واحد توزیع برای انتقال توان استفاده می‌کنید؟ این واحد بیش از حد گرم شده و از کار می‌افتد. فیزیک به هیچ وجه مصالحه نمی‌کند.
