Transformateur abaisseur de tension 480 V à 208 V : guide complet pour les projets commerciaux et industriels
La première fois qu’un entrepreneur ouvre la porte de la salle électrique d’un bâtiment commercial, le paysage est toujours identique : une arrivée principale de 480 V provenant du réseau public, et, quelque part à proximité, un transformateur qui abaisse cette tension à 208Y/120 V, alimentant tout ce que les occupants utilisent réellement — l’éclairage, les prises électriques, la cafetière de la salle de pause, les unités CVC sur le toit. Si ce transformateur abaisseur de tension de 480 V à 208 V est sous-dimensionné, bruyant ou peu fiable, tous les occupants du bâtiment le ressentent.
Bien choisir cet équipement n’est pas compliqué. Cela exige toutefois de comprendre quelques notions que les fiches techniques standard ne précisent pas clairement. Ce guide explique ce que tout entrepreneur, ingénieur en installations et acheteur de projet doit savoir avant de commander un transformateur abaisseur triphasé pour une application de conversion 480 V à 208 V.
[Image : Local de distribution électrique montrant un transformateur sec abaisseur raccordé au tableau électrique 480 V et au tableau 208 V]
L’endroit où se rencontrent les tensions 480 V et 208 V — et pourquoi cela compte
La plupart des bâtiments commerciaux et des installations industrielles légères en Amérique du Nord reçoivent une alimentation triphasée 480 V provenant du réseau public. La logique est simple : une tension plus élevée permet un courant plus faible pour la même puissance, ce qui implique des conducteurs plus petits, une chute de tension moindre sur de longues distances et un coût d’installation réduit pour l’arrivée de service.
Mais presque rien à l’intérieur d’un bâtiment commercial typique ne fonctionne en 480 V. L’éclairage fonctionne en 120 V ou en 277 V. Les prises standard sont en 120 V. Le matériel de bureau, les appareils de cuisine et les commandes CVC attendent tous du 208 V ou du 120 V. Le transformateur abaisseur de tension de 480 V à 208 V est le pont — il prend l’alimentation haute tension efficace du réseau et la convertit en tensions plus basses que le matériel final consomme réellement.
Voici ce qui surprend les acheteurs novices : il existe deux configurations secondaires courantes à partir d’un primaire en 480 V. Une configuration secondaire en 208Y/120 V fournit un courant triphasé de 208 V entre phases et un courant monophasé de 120 V entre phase et neutre — idéale pour les bâtiments à usage mixte. Une configuration secondaire delta en 240 V (avec ou sans prise centrale) est moins courante dans les nouvelles constructions commerciales, mais apparaît encore dans d’anciennes installations industrielles. Lors de votre commande, la configuration secondaire doit correspondre exactement au tableau électrique aval. Aucune adaptation n’est possible une fois l’appareil sorti de l’usine.
Les quatre endroits où vous trouverez toujours un transformateur abaisseur de 480 V à 208 V
Immeubles de bureaux commerciaux. Il s'agit de l'application principale. Une tour de bureaux de 15 étages pourrait comporter un grand transformateur sec 480 V dans le sous-sol, alimentant des colonnes montantes en 208 V, ou bien distribuer 480 V verticalement et installer des transformateurs réducteurs plus petits à chaque troisième étage. Le choix dépend de la priorité accordée par l'ingénieur électrique soit aux économies de cuivre sur les colonnes montantes (tension élevée dans toute la hauteur de l'immeuble), soit à la centralisation des accès pour la maintenance (moins de transformateurs, conducteurs plus gros).
Alimentation auxiliaire pour usines industrielles. Les usines utilisent presque systématiquement 480 V comme tension principale de distribution, car les gros moteurs — compresseurs, pompes, entraînements de convoyeurs — fonctionnent en triphasé 480 V. Toutefois, les bureaux de l'usine, les circuits d'éclairage, les tableaux de commande et les chargeurs de batteries pour chariots élévateurs nécessitent tous du 208/120 V. Un transformateur abaisseur triphasé se situe à la frontière entre le bus industriel lourd et le tableau auxiliaire à usage général. Dans ces installations, le transformateur est souvent installé dans une salle électrique intermédiaire où la température ambiante est supérieure à celle d’un bâtiment commercial — ce qui signifie que la classe d’élévation de température revêt une importance accrue par rapport à un bureau climatisé.
Distribution d’énergie pour centres de données. Un centre de données hyperscale reçoit une tension moyenne (généralement 12,47 kV ou 34,5 kV), la réduit à 480 V au niveau de la sous-station, distribue cette tension de 480 V aux rangées de baies, puis utilise des unités de réduction plus petites pour produire 208/120 V destinés aux unités de distribution d’énergie au niveau des armoires. Tout concepteur électrique spécialisé dans les centres de données connaît bien cette chaîne. Ce qui distingue les transformateurs destinés aux centres de données, c’est leur taux de charge moyen plus élevé — de 60 % à 80 % en continu, contre 30 % à 50 % dans un bâtiment commercial typique — ce qui met l’efficacité énergétique et les performances thermiques sous haute surveillance.
Grands magasins et aménagements mixtes. Un grand magasin ou un centre commercial avec plusieurs locataires suit le même schéma : une alimentation en 480 V fournie par le réseau électrique, suivie d’un ou plusieurs transformateurs abaisseurs qui alimentent des tableaux électriques en 208/120 V répartis dans l’ensemble du local. La particularité ici est que les locataires commerciaux changent au fil du temps. Un espace qui abritait auparavant une boutique de vêtements (charge importante en éclairage, charge modérée sur les prises) devient un restaurant (équipements de cuisine lourds, réfrigération, demande globale accrue). Le transformateur, correctement dimensionné pour le locataire initial, peut se révéler sous-dimensionné cinq ans plus tard — ce qui explique pourquoi il est essentiel de prévoir une marge de sécurité lors du dimensionnement.
Dimensionner correctement : les calculs en kVA qui vous évitent un retour sur site
Sous-dimensionner un transformateur coûte cher. L’appareil surchauffe, son isolation vieillit plus rapidement, et si le disjoncteur principal déclenche un mardi après-midi en août, le propriétaire de l’immeuble n’appelle pas le fabricant — il appelle l’entrepreneur qui en a spécifié la puissance.
La formule de base en kVA triphasé est : kVA = (V × I × √3) ÷ 1000
Pour une tension secondaire de 208 V avec un courant à pleine charge, par exemple de 400 A : kVA = (208 × 400 × 1,732) ÷ 1000 ≈ 144 kVA. La puissance normalisée immédiatement supérieure serait de 150 kVA.
Toutefois, la formule seule ne suffit pas. Trois considérations pratiques modifient ce chiffre.
Diversité des charges. Tous les équipements ne fonctionnent pas simultanément. L’éclairage d’un bâtiment commercial peut atteindre 95 % de sa capacité pendant les heures d’ouverture, tandis que la charge du système CVC varie selon la température extérieure. Les normes ASHRAE et l’article 220 du NEC fournissent des méthodes de calcul des charges. Appliquez-les — ne faites pas simplement la somme des puissances nominales de tous les appareils en aval.
Harmoniques provenant de charges non linéaires. L’éclairage LED, les moteurs entraînés par variateurs de fréquence (VFD) et les alimentations à découpage présentes dans chaque ordinateur et serveur génèrent des courants harmoniques. Ces courants provoquent un échauffement supplémentaire dans les enroulements du transformateur. Si votre bâtiment comporte une forte concentration de charges électroniques (pensez à un centre d’appels, une salle de marchés ou une salle de serveurs), spécifiez un transformateur classé « facteur K » — généralement K-4 pour les locaux commerciaux standards, K-13 pour les espaces exigeant une forte densité de données.
Capacité future. Une unité de 150 kVA chargée à 140 kVA dès le premier jour laisse presque aucune marge pour que le propriétaire de l’immeuble y ajoute des améliorations locatives, un nouveau local serveur ou une station de recharge pour véhicules électriques (EV) dans le parking. La règle empirique du secteur préconise une marge de sécurité de 20 à 25 % au-dessus de la charge raccordée calculée. Sur un projet de 150 kVA, cela représente environ 30 à 38 kVA de capacité excédentaire — ce qui conduit généralement à retenir une unité standard de 225 kVA.
Voici un tableau de référence rapide pour les dimensions courantes des transformateurs destinés aux bâtiments commerciaux scénarios:
|
Type de Construction |
Charge raccordée typique |
KVA recommandés (avec une marge de sécurité de 25 %) |
|
Petit bureau (< 10 000 pi²) |
60–80 kVA |
112,5 kVA |
|
Bureau de taille moyenne (10 000–50 000 pi²) |
100–180 kVA |
150–225 kVA |
|
Grand magasin de détail |
150–250 kVA |
225–300 kVA |
|
Restaurant (cuisine complète) |
80–120 kVA |
112,5–150 kVA |
|
Centre de données (par 20 baies) |
120–200 kVA |
150–300 kVA |
Transformateurs secs contre transformateurs immergés dans l’huile : lequel convient à votre bâtiment ?
Pour les applications intérieures de 480 V à 208 V, le choix se porte sur un transformateur sec dans environ 90 % des cas. Mais examinons précisément pourquoi — et dans quels cas s’applique le reste des 10 %.
Transformateurs à isolation sèche (résine coulée ou VPI) sont autononflammables, ne contiennent aucun liquide inflammable et peuvent être installés directement à l’intérieur d’un bâtiment, sans local coupe-feu ni fosse de confinement. La norme UL 1561 définit les exigences de sécurité. Un transformateur sec ventilé avec une élévation de température de 150 °C constitue le choix par défaut pour la plupart des installations intérieures — il est économique, largement disponible et accepté par tous les inspecteurs électriques nord-américains. transformateur sec 480 V installations — il est économique, largement disponible et accepté par tous les inspecteurs électriques nord-américains.
Le compromis : les transformateurs secs fonctionnent à des températures plus élevées et sont physiquement plus volumineux qu’un transformateur équivalent rempli d’huile. Dans une salle électrique disposant d’un espace au sol limité et d’une ventilation médiocre, un modèle avec une élévation de température de 115 °C ou de 80 °C pourrait justifier son surcoût — il fonctionne plus frais, offre une durée de vie plus longue et peut fonctionner dans un environnement plus chaud sans déclassement.

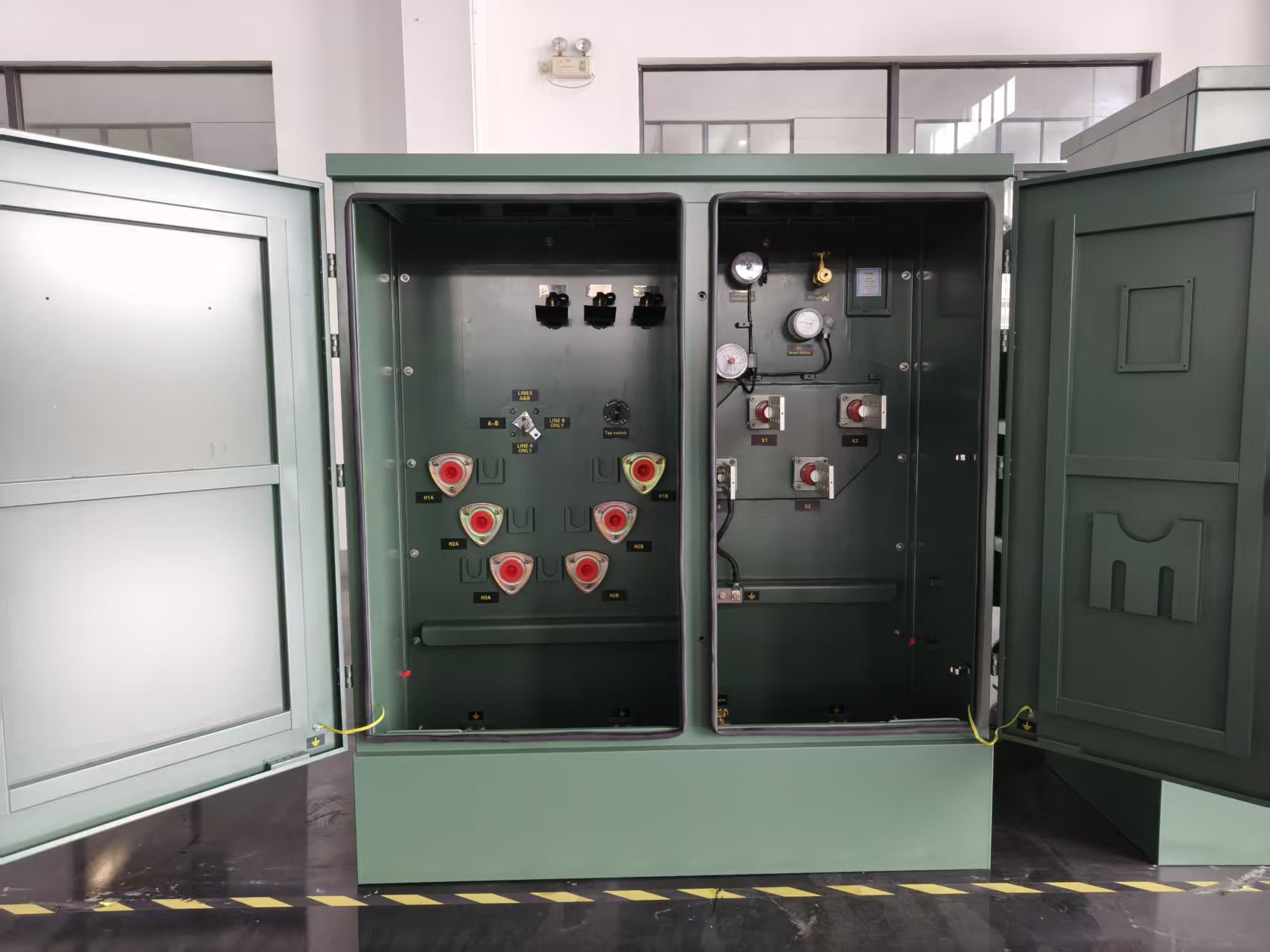

Transformateurs immergés dans l'huile cela a du sens lorsque l’unité est installée à l’extérieur — par exemple, une installation sur socle derrière un magasin de détail — ou lorsque la puissance apparente est suffisamment élevée (généralement supérieure à 500 kVA), auquel cas l’avantage de taille et de coût du refroidissement à l’huile compense les exigences en matière de sécurité incendie. Certains sites industriels dotés d’aires électriques extérieures préfèrent également les transformateurs à huile pour leur capacité accrue à supporter des surcharges.
La question du bruit revient plus souvent qu’on ne le pense. Un transformateur sec installé dans le local électrique d’un immeuble de bureaux au deuxième étage sera audible à travers la cloison si la fiche technique n’a pas spécifié le niveau sonore. La norme NEMA ST-20 définit les niveaux sonores en fonction de la puissance apparente en kVA. Pour les emplacements sensibles au bruit, demandez une conception à faible émission sonore — généralement 3 à 5 dB en dessous de la norme NEMA — et précisez l’installation de cales d’isolation vibratoire entre l’enceinte du transformateur et le sol.
Les caractéristiques techniques qui comptent réellement sur la plaque signalétique
Chaque plaque signalétique de transformateur comporte une douzaine de données. Quatre d'entre elles déterminent si l'appareil convient à votre projet ou s'il devient une erreur coûteuse.
puissance nominale en kVA et élévation de température. Ces deux valeurs forment une paire : on ne peut interpréter l'une sans l'autre. Un appareil de 150 kVA avec une élévation de température de 150 °C peut délivrer continuellement 150 kVA à une température ambiante de 40 °C. Un appareil de 150 kVA avec une élévation de température de 80 °C peut également délivrer ces mêmes 150 kVA, mais il dispose en outre d'une capacité de surcharge supplémentaire de 12 % à la classe d'isolation standard de 150 °C — ce qui signifie qu'il s'agit, en pratique, d'un transformateur de 168 kVA portant une plaque signalétique indiquant 150 kVA. Si votre calcul de charge aboutit à 160 kVA, l'appareil avec élévation de température de 80 °C le prend en charge sans difficulté. Celui avec élévation de température de 150 °C ne le peut pas.
Pourcentage d'impédance (%Z). Il s'agit du chiffre qui détermine la chute de la tension secondaire lorsque le transformateur passe de la charge nulle à la charge nominale — et, plus important encore, l'intensité du courant de défaut lors d'un court-circuit. Un transformateur sec typique de 150 kVA présente une impédance comprise entre 4,5 % et 5,75 %. Une impédance plus faible assure une meilleure régulation de la tension, mais entraîne un courant de défaut disponible plus élevé, ce qui influence les caractéristiques nominales des disjoncteurs et des tableaux électriques en aval. Si votre étude de court-circuit indique que le courant de défaut disponible au niveau du tableau 208 V doit rester inférieur à 22 kA, le pourcentage d'impédance (%Z) du transformateur doit être suffisamment élevé pour respecter cette limite.
Matériau des enroulements : cuivre ou aluminium. Les enroulements en aluminium sont plus légers et moins coûteux. Les enroulements en cuivre sont plus compacts, présentent des pertes plus faibles et supportent mieux les cycles thermiques sur plusieurs décennies de service. Pour un dimensions courantes des transformateurs destinés aux bâtiments commerciaux décision où l’unité fonctionne 12 heures par jour, cinq jours par semaine : le cuivre rembourse généralement sa prime grâce à des pertes réduites en cinq à sept ans. Pour une unité dédiée uniquement à l’éclairage de secours et fonctionnant à 5 % de sa charge nominale 99 % du temps, l’aluminium constitue le choix pratique.
Rendement à 35 % de la charge. La norme d’efficacité du DOE pour les transformateurs de distribution à sec spécifie le rendement à 35 % de la charge nominale — car c’est à ce niveau que les transformateurs réels passent la majeure partie de leurs heures de fonctionnement. Une unité affichant un rendement élevé à pleine charge mais un rendement médiocre à charge partielle constitue une caractéristique trompeuse. Les niveaux d’efficacité du DOE pour 2024 (10 CFR Partie 431) définissent les valeurs minimales ; les unités dépassant nettement ces minima — notamment au point de 35 % — méritent d’être identifiées lors de l’approvisionnement.
Ce que Ryan Electric apporte à l’équation 480 V – 208 V
La plupart des catalogues de transformateurs s’arrêtent aux puissances nominales standard en kVA : 30, 45, 75, 112,5, 150, 225 et 300. Or les projets réels ne correspondent pas toujours à des valeurs arrondies. Lorsque le calcul de charge d’un bâtiment aboutit à 165 kVA, un transformateur de 150 kVA est sous-dimensionné, tandis qu’un modèle de 225 kVA oblige le propriétaire à payer 60 kVA de capacité qu’il n’utilisera jamais.
Nos ingénieurs d’usine conçoivent la configuration des enroulements selon le profil réel de charge du projet — et non simplement selon la valeur catalogue la plus proche. Un transformateur de 175 kVA doté d’une impédance personnalisée et d’une classe d’échauffement spécifique ne constitue pas pour nous une commande spéciale complexe. C’est au contraire une pratique courante sur les projets commerciaux nord-américains.
Chaque transformateur abaisseur de tension de 480 V à 208 V nous fabriquons pour le marché américain des transformateurs portant la certification UL 1561, et nous vérifions que cette certification s’applique précisément à la combinaison exacte de kVA, de tension et d’élévation de température spécifiée dans la commande — et non à une « liste générique » couvrant une famille de produits, ce qui laisserait l’acheteur dans le doute. Le partenariat Ryan-Eaton, établi en 2023, a renforcé notre compréhension des attentes des entrepreneurs électriques nord-américains concernant la livraison des transformateurs sur site : la plaque signalétique doit être orientée pour une lecture facile depuis le côté allée de la salle électrique, les manilles de levage doivent être dimensionnées pour s’adapter aux équipements de levage standard, et la peinture de l’enceinte doit résister aux conditions d’un chantier de construction sans présenter de rouille avant l’installation des cloisons sèches.
Avant que toute unité ne quitte l’usine, notre banc d’essai exécute une série complète de tests : potentiel appliqué, potentiel induit, résistance d’enroulement, tension d’impédance, pertes en charge, pertes à vide et élévation de température. Le rapport d’essai est expédié avec le transformateur. Si l’agent de mise en service de l’entrepreneur souhaite vérifier l’impédance par rapport au dossier soumis, toutes les données sont à sa disposition avant que l’unité n’arrive sur le camion.
Vous avez un projet 480 V vers 208 V en cours ? Envoyez-nous votre calendrier de charge pour obtenir un devis technique.
