Pemilihan Transformator untuk Pabrik LNG: Penentuan Ukuran untuk Penggerak Kompresor, Korosi Pantai, dan Area Berbahaya



Desember lalu, sebuah kontraktor EPC di Teluk mengirimkan spesifikasi kepada kami untuk enam unit 13,8 kV yang memasok daya ke penggerak kompresor refrigeran pada suatu jalur likuifaksi. Nilai kVA tercantum, impedansi tercantum, dan sistem cat dijelaskan dalam tiga kata: marine grade. Frasa itu hampir tidak memberi informasi apa pun kepada pabrik transformator. Sebelum kami memberikan penawaran, kami mengajukan dua pertanyaan—di mana masing-masing unit dipasang relatif terhadap area proses, dan seperti apa spektrum harmonik di sisi masukan penggerak? Jawaban atas kedua pertanyaan itu mengubah desain empat dari enam unit.

Atransformator untuk pabrik LNG bukan sekadar angka kVA biasa dengan nama papan nama berbeda. Unit ini dipasang di lokasi di mana tiga kelompok persyaratan saling tumpang tindih: beban berat kontinu dari penggerak frekuensi variabel berukuran besar, atmosfer laut yang sangat korosif terhadap cat, serta sistem keselamatan yang disusun berdasarkan prinsip kebakaran dan gas—bukan kenyamanan listrik. Tumpang tindih tersebut kini semakin padat. Ekspor LNG Amerika Serikat rata-rata 17,4 Bcf/hari pada paruh pertama 2026, naik 23% dibanding periode yang sama pada 2025 , dengan Plaquemines beroperasi pada kapasitas penuh, Corpus Christi Tahap 3 mengekspor dari enam dari tujuh unit train, dan Golden Pass mulai mengirimkan mulai April 2026, menurut Analisis ekspor LNG EIA . Kapasitas ekspor Amerika Utara diproyeksikan hampir dua kali lipat pada tahun 2029, dan hampir setiap unit train tersebut berlokasi di sepanjang garis pantai.

Mengapa Transformator untuk Pabrik LNG Bekerja Lebih Keras Daripada Daya Terpasangnya



Mulailah dari beban operasional. Suatu unit train liquefaction merupakan proses kontinu, bukan pabrik berbasis shift kerja. Kompresor refrigeran beroperasi pada beban tinggi selama berbulan-bulan berturut-turut, dan faktor beban dalam satu minggu normal berada pada kisaran 80–95%. Tidak ada malam Minggu yang tenang untuk membiarkan belitan transformator mendingin kembali; oleh karena itu, desain yang diwarisi dari praktik bangunan komersial menjadi terlalu kecil untuk beban operasional aktual.

Kemudian tambahkan faktor lingkungan. Lokasi LNG di Pantai Teluk, Afrika Utara, atau Asia Tenggara memiliki suhu ambien desain 45 °C, udara berisi garam, dan—di beberapa lokasi—terpapar siklon. Unit luar ruangan mengalami ketiga kondisi tersebut; sedangkan unit dalam ruangan mengalami kelembapan dan kondensasi. Spesifikasi mekanis—sistem pelapis, gasket, ventilasi udara (breathers), serta elemen pemanas—memiliki bobot yang sama pentingnya dengan spesifikasi listrik.

Faktor ketiga yang sering mengejutkan pembeli yang berasal dari pabrik industri biasa: beban-beban ini kaya harmonisa, sehingga menjadi masalah penentuan ukuran (sizing) unit, bukan sekadar catatan kecil tentang kualitas daya.

Beban yang Menentukan Ukuran Unit: Penggerak Kompresor dan Harmonisa



Kompresor propana dan kompresor refrigeran campuran pada kereta api modern biasanya berukuran 4 MW hingga 30 MW, dipasang pada motor 6,6 kV atau 13,8 kV, dan hampir selalu diumpankan dari penggerak frekuensi variabel. Penggerak enam pulsa menarik arus yang kaya akan harmonisa kelima dan ketujuh. Beralih ke konfigurasi delapan belas pulsa atau dua puluh empat pulsa, atau ke ujung depan aktif, mengurangi distorsi secara signifikan tanpa menghilangkannya sepenuhnya.

Arus harmonisa tidak sekadar bertumpuk di atas komponen dasar. Arus tersebut menambahkan rugi-rugi arus pusar dan rugi-rugi bocor pada belitan serta bagian struktural, dan rugi-rugi tersebut mengonsentrasikan panas di titik terpanas belitan—tepat di tempat yang menentukan masa pakai isolasi. Penurunan kapasitas akibat harmonisa adalah koreksi tersebut, dan IEEE C57.110 adalah acuan yang paling umum digunakan oleh para spesifikator di Amerika Utara: dokumen ini menetapkan metode untuk menentukan beban aktual yang dapat ditangani unit jenis terendam cair atau jenis kering ketika sebagian bebannya bersifat non-sinusoidal. Batas distorsi di titik kopling ditangani secara terpisah menurut standar IEEE 519. Untuk sebuah transformator untuk pabrik LNG , spektrum tersebut harus berasal dari pemasok penggerak, bukan dari templat.

Berikut adalah bagian yang mengubah desain. Pada motor start langsung (direct-on-line), kVA saat mulai biasanya menentukan ukuran transformator. Pada penggerak kompresor yang menggunakan VFD, arus saat mulai dikendalikan oleh penggerak dan tidak lagi menjadi faktor penentu utama. Yang menentukan ukuran unit sering kali adalah beban kontinu ditambah pemanasan harmonik—dan terkadang toleransi penggerak terhadap penurunan tegangan, yang bergantung pada impedansi, bukan kVA. Kami pernah menyaksikan penggerak mati (trip) saat commissioning karena impedansi dipilih semata-mata berdasarkan koordinasi arus hubung singkat.

Kenaikan suhu kemudian menentukan margin. IEEE C57.12.00 memberikan dua kolom umum untuk unit berpendingin cair: kenaikan suhu rata-rata belitan sebesar 55 °C dengan titik panas (hot spot) 65 °C, atau kenaikan suhu rata-rata 65 °C dengan titik panas 80 °C. Spesifikasi LNG biasanya berada pada kolom kedua, karena hal ini memberikan ruang tambahan kapasitas beban dalam kondisi ambient panas tanpa memerlukan penambahan luas radiator. Namun, pendekatan ini mengurangi margin isolasi, sehingga diperlukan studi beban yang mendalam—bukan asumsi semata.

Satu kebiasaan dari meja penawaran kami: ketika datasheet penggerak kompresor tiba tanpa spektrum harmonisa, kami memintakannya. Pada proyek terbaru, perbedaan antara spektrum enam-pulsa generik dalam templat pembeli dan susunan penggerak aktual menyebabkan rating yang direkomendasikan turun dua tingkat standar. Jika ditebak secara sembarangan, kesenjangan yang sama justru berujung pada kegagalan, bukan penghematan.



Transformator Berpendingin Minyak atau Transformator Resin Cor? Biarkan Lokasi yang Menentukan



Ini adalah keputusan pertama untuk setiap pekerjaan LNG, dan sebenarnya bukan keputusan kelistrikan. Gambar klasifikasi area serta strategi perlindungan kebakaran menentukan apa yang boleh Anda pasang di mana; baru setelah itu perbandingan teknologi menjadi relevan.

Titik keputusan	Transformer yang terendam minyak	Transformator resin dicetak
Pemasangan normal	Area terbuka di samping jalur proses, di atas alas dengan penampung minyak	Ruang listrik dalam ruangan atau ruang bersebelahan dengan ruang kendali
Perilaku api	Minyak mineral bersifat mudah terbakar; memerlukan jarak pemisahan, dinding tahan api, dan penampung	Belitan berbahan epoxy cetak, padam-diri, beban kebakaran rendah
Kisaran rating tipikal	5 MVA hingga 60 MVA dan di atasnya	0.5 MVA hingga 15 MVA
Berat dan jejak tapak	Lebih berat; fondasi dan akses derek direncanakan sejak awal	Lebih ringan; lebih mudah di dalam rumah listrik modular
Pendinginan	ONAN atau ONAF dengan bank radiator	AN atau AF dengan kipas dan ventilasi ruangan
Korosi eksternal	Paparan tinggi; memerlukan sistem cat ISO 12944 C5-M	Paparan rendah, terlindungi oleh kulit bangunan
Jadwal perawatan	Pengujian minyak, pemeriksaan filter udara dan gasket, pembersihan radiator	Pembersihan, pemeriksaan momen kencang, dan pemindaian inframerah
Paling cocok di lokasi	Distribusi MV utama dan suplai kompresor besar di luar ruangan	Distribusi LV/MV, UPS, dan beban bantu kaya harmonisa di dalam ruangan

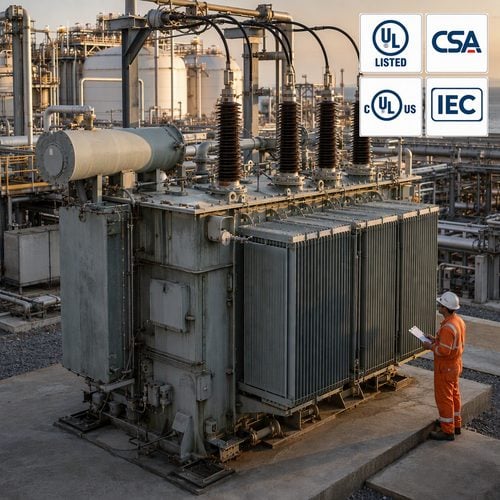

Perhatikan bahwa tabel ini tidak menetapkan pemenang. Sebagian besar proyek LNG pesisir yang kami kutip menerapkan kedua teknologi tersebut pada satu train yang sama: sebuah transformer yang terendam minyak di area yard yang membawa beban pendingin utama atau beban utilitas, dan transformator resin dicetak unit-unit di dalam gedung listrik yang memasok switchboard, sistem UPS, dan beban bantu kaya harmonisa, di mana tumpahan minyak tidak dapat diterima.

Mengutip sebuah transformer yang terendam minyak untuk lokasi pesisir bergantung pada empat hal: pelestarian minyak (tangki tertutup dengan selimut nitrogen versus tangki konservator dengan breather), sistem cat, penggantian tap beban (on-load tap changing) di area dengan fluktuasi tegangan utilitas, serta aksesori proteksi seperti pelepas tekanan (pressure relief), relai Buchholz, dan indikasi suhu belitan.

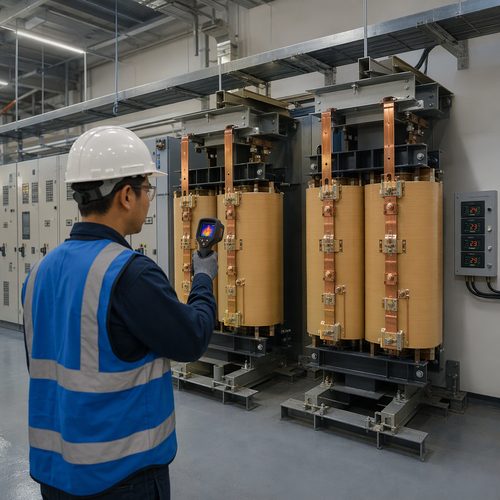

Untuk transformator resin dicetak , daftar ekuivalennya adalah kelas isolasi terhadap suhu ambien desain, peringkat AN versus AF, tingkat proteksi enclosure (IP), serta penurunan kapasitas akibat harmonisa melalui desain faktor-K atau perhitungan yang didokumentasikan. Di dalam ruangan, ventilasi ruang menjadi bagian dari spesifikasi transformator, karena unit berpendingin kipas membuang rugi panasnya ke ruang yang tidak dirancang untuk menampung rugi tersebut.

Area Berbahaya, Pemisahan Kebakaran, dan Aturan yang Menentukan Tata Letak



Instalasi LNG bukanlah kilang minyak dengan label produk yang berbeda. NFPA 59A menetapkan persyaratan penempatan, desain, konstruksi, dan proteksi kebakaran bagi fasilitas yang memproduksi, menyimpan, serta menangani LNG; di Amerika Serikat, aturan ini diacu secara langsung dalam peraturan federal mengenai fasilitas LNG berdasarkan 49 CFR Bagian 193 . Keduanya mendorong dengan cara yang sama: jauhkan sumber pengapian dari area pelepasan, dan buktikan hal ini pada denah tata letak. Dalam praktiknya, hal ini berarti transformator jarang ditempatkan di dalam area terklasifikasi; transformator biasanya ditempatkan di gedung kelistrikan di zona tak terklasifikasi, atau di halaman terbuka dengan pemisahan, drainase, penampungan, dan perlindungan kebakaran yang telah ditentukan.

Konsekuensi pertama adalah jarak. Ketika gedung kelistrikan dijauhkan demi keselamatan, panjang jalur kabel menjadi lebih besar, sehingga menambah penurunan tegangan, arus pengisian kabel, dan jalur gangguan yang lebih panjang; oleh karena itu, pemilihan impedansi harus diselaraskan dengan drive dan pengaturan proteksi—bukan sekadar disalin dari templat, yaitu kompromi yang telah kami uraikan dalam panduan kami mengenai impedansi transformator .

Yang kedua adalah pemilihan kata. Kami sering melihat kalimat yang meminta trafo 'cocok untuk pemasangan di area berbahaya'. Unit tipe kering dapat dipasang di beberapa lokasi terklasifikasi dengan kotak pelindung dan skema tekanan udara yang tepat, tetapi solusi yang lebih murah biasanya adalah memindahkan ruang listrik daripada membeli trafo eksotis.

Korosi Pesisir, Suhu Lingkungan Tinggi, dan Beban Badai



Korosi merupakan modus kegagalan lambat dalam proyek LNG pesisir, dan jarang menyerang di tempat yang diperkirakan orang. Badan tangki umumnya bertahan dengan lapisan cat yang memadai; sementara sirip radiator, aksesori pendingin, sambungan baut, dan pelat nama justru gagal lebih dulu. Untuk lokasi dalam jangkauan semprotan garam, kami menetapkan sistem pelapisan ISO 12944 C5-M untuk tangki, radiator, dan pelat dasar; pengencang dari baja tahan karat atau galvanis celup panas; serta kotak kabel yang disegel. Jika gas asam juga hadir, pembahasannya berubah lagi—hal ini telah kami bahas dalam artikel kami tentang trafo untuk pembangkit geotermal .

Suhu desain ambient merupakan faktor biaya kedua. Peringkat standar mengasumsikan rata-rata suhu ambient 40 °C, sedangkan lokasi di Teluk, Laut Merah, dan Afrika Barat secara rutin menspesifikasikan 45 °C atau 50 °C. Perbedaan tersebut harus dibayar di suatu tempat: memperbesar ukuran unit, menambahkan tahapan pendinginan, atau menerima peringkat kontinu yang lebih rendah serta mendokumentasikan studi beban yang membuktikan kecukupannya. Pembeli yang menyalin suhu ambient desain dari proyek sebelumnya biasanya menyadari dampak biayanya saat persetujuan gambar, ketika jadwal sudah tidak lagi memiliki ruang fleksibilitas.

Persyaratan terhadap badai dan kelembapan melengkapi spesifikasi mekanis: penambatan pelat dasar terhadap dasar angin atau gempa bumi di lokasi, pemanas anti-kondensasi untuk malam yang lembap, serta pemilihan ventilator dan segel yang sesuai untuk udara laut. Produk kami panduan pemilihan untuk iklim tropis membahas aspek kondensasi tersebut secara lebih rinci.

Posisi Ryan Electric



Ryan Electric memproduksi di pabrik seluas 120.000 m² di Jiangsu dengan lebih dari 180 unit peralatan produksi dan pengujian serta 37 paten, dan telah membangun transformator sejak tahun 2007. Sejak tahun 2023, perusahaan ini beroperasi sebagai mitra usaha patungan resmi Eaton, serta memiliki portofolio sertifikasi yang mencakup persetujuan UL, CSA, IEEE, DEKRA, CNAS, dan CE.

Untuk pekerjaan pengolahan LNG dan gas, bagian pabrik yang paling penting adalah ruang uji dan paket dokumentasi. Setiap unit menjalani pengukuran rasio, resistansi belitan, rugi tanpa beban, rugi beban, dan impedansi, uji dielektrik, serta — bila ditentukan — pengujian kenaikan suhu, termasuk pengukuran pelepasan parsial pada unit tipe kering. Ketika pembeli memerlukan dokumentasi kemampuan harmonisa, kami menghitung penurunan kapasitas harmonisa berdasarkan spektrum drive dengan menggunakan metode IEEE C57.110 dan menampilkan perhitungannya secara lengkap, karena angka penurunan kapasitas tanpa penjelasan perhitungannya kurang berguna dalam tinjauan pengajuan.

Enam unit penyelidikan Teluk yang membuka artikel ini berakhir sebagai paket campuran: tiga unit berisi minyak untuk halaman luar dan tiga unit resin cor untuk rumah kelistrikan, dengan beban kompresor yang dikurangi berdasarkan spektrum harmonik aktual dari pemasok penggerak — bentuk normal paket transformator LNG yang dioperasikan dengan baik.

Apa yang Harus Dimasukkan dalam Permintaan Penawaran Harga (RFQ) Anda Sebelum Pemesanan



Jika Anda menyusun permintaan penawaran harga untuk paket transformator pabrik LNG atau gas, ketujuh item berikut membedakan penawaran harga yang dapat Anda bandingkan langsung dari penawaran harga yang harus Anda susun ulang:

Spektrum harmonik, bukan angka utama. Minta spektrum arus harmonik, jumlah pulsa, dan susunan filter dari pemasok penggerak. Nilai THD tunggal tidak cukup untuk mengurangi beban belitan.

Klasifikasi area dan lokasi yang dimaksud untuk setiap unit, diambil dari denah tata letak terkini.

Suhu ambien desain, ketinggian, dan kategori korosi , dengan kelas ISO 12944 disebutkan secara eksplisit, bukan dijelaskan secara deskriptif.

Faktor beban kontinu dan skema redundansi , ditambah durasi kelebihan beban yang diperkirakan.

Target sertifikasi, dibekukan sebelum pembekuan desain. Sertifikasi UL atau CSA, laporan uji IEEE C57.12.00 dan C57.12.90, atau dokumentasi IEC 60076 untuk proyek berbasis IEC.

Dokumentasi dan hasil uji yang disaksikan , disepakati secara tertulis sebelum pesanan pembelian.

Suku cadang dan barang dengan waktu tunggu panjang. Mengingat waktu tunggu transformator besar masih dihitung dalam tahun, rencana suku cadang dan aksesori harus dimasukkan dalam pesanan pertama.

Jika Anda menentukan layanan transformator untuk pabrik LNG , kirimkan diagram satu-garis, kondisi lokasi, dan spektrum penggerak ke tim teknik kami melalui www.ryantransformers.com , atau kirim surat ke [email protected]. Anda akan menerima rekomendasi peringkat, perhitungan penurunan kapasitas yang mendasarinya, serta jadwal produksi yang mencerminkan antrian aktual, bukan perkiraan optimistis.
