منذ ثلاثة أسابيع اتصل بنا مقاول من أوكلاهوما بشأن وحدة سعة ٢٥٠٠ كيلوفولت أمبير شحّناها في شهر مايو. وبقيت المحولة موضوعةً على قاعدتها ستة أسابيع، ومع ذلك رفضت شركة التوزيع تغذية التيار إليها. ولماذا؟ لأن أحداً لم يستطع إنتاج رقم الشهادة. وقد كان هذا الرقم مطبوعاً على عرض السعر ومستندات الشحن واللوحة التعريفية — لكن فريق العمل الميداني أودع الأوراق في درجٍ وتجاهل الاطلاع عليها تماماً. وهذا الاتصال هو السبب الذي دفعني لكتابة هذه المقالة. إننا نُسلِّم محولات مثبتة على الوسادة إلى العملاء في جميع أنحاء الولايات المتحدة وكندا تقريبًا كل شهر، والمشاكل التي نراها في الموقع نادرًا جدًّا ما تكون كهربائية. بل هي مشاكل تتعلَّق بالمستندات، والتوصيل بالأرض، ونتائج الاختبارات المفقودة. وهذا ما نُبلغ به كل مقاولٍ قبل وصول الشاحنة.

الشهادة يجب أن تكون مثبتة على اللوحة التعريفية، وليس في درج.

كل محول مثبت على الوسادة ما نصنعه لأمريكا الشمالية يمر عبر نفس البوابة قبل أن يصل إلى رصيف التحميل: يتم التحقق من شهادة المطابقة ثلاث مرات، أثناء مراجعة التصميم، وبعد طلاء الخزَّان، ثم مرة أخرى أثناء الفحص النهائي. أما بالنسبة لكندا، فإن الوحدة تحمل شهادة تسجيل وفق معيار CSA C88 (أو C22.2 رقم 47 للأجهزة الجافة النوعية)؛ وفي الولايات المتحدة، فهي متوافقة مع معيار UL 1562. وترقُم رقم الملف على اللوحة التعريفية نقشًا، لا طباعةً على ملصق قد يتقشَّر في شتاء كانساس، كما أن ملف الشهادة بصيغة PDF محفوظٌ في غلاف مقاوم للماء داخل خزانة الجهد المنخفض. محول معتمد من قِبل CSA رقم الملف منقوش على اللوحة التعريفية، لا مطبوع على ملصق قد يتقشَّر في شتاء كانساس، وملف الشهادة بصيغة PDF محفوظ في غلاف مقاوم للماء داخل خزانة الجهد المنخفض.

لماذا النقش؟ لأن مهندس شركة التوزيع الكهربائي، عند اقترابه من المحطة الأرضية، يتفقَّد أولًا اللوحة التعريفية. محول معتمد من UL رقم الملف UL.com هذا كل شيء. خمس دقائق، ويعتمد الموافقة الكاملة على هاتين الخطوتين. لذا نلتقط صورة للوحة الاسم قبل مغادرة الوحدة للمصنع ونضع الصورة في المقدمة داخل حقيبة الشحن.

تبدأ تركيب المحول المُركَّب على القاعدة بالقاعدة نفسها والخندق.

يبدأ الأمر بالخرسانة، والجزء الذي ينساه الطاقم ليس الخرسانة. فوحدة سعة ٢٥٠٠ كيلوفولت أمبير تزن ما بين ٩٠٠٠ و١٢٠٠٠ رطل عند امتلائها بالزيت المعدني، لذا نعم، يجب أن تتحمل القاعدة الحمولة العمودية. أما الخطأ المتكرر الذي نراه فهو في خندق الكابلات: فالجهة الأولية (١٢,٤٧ كيلوفولت أو ١٣,٨ كيلوفولت) والجهة الثانوية (٤٨٠Y/٢٧٧ فولت) تدخلان من الأسفل كلاهما، وإذا لم تُحدَّد ترتيبات أنابيب التوصيل بدقة قبل صب الخرسانة، فسيضطر شخصٌ ما إلى كسر جزء من الخرسانة في الموقع.

نراها كل عام. إن اللوح نفسه بسيط: يجب أن يكون مستويًّا ضمن ربع إنش عبر نقاط التثبيت، ويجب أن يتجه قاعه نحو الخارج بعيدًا عن الغلاف. وجود ماءٍ راكدة تحت غلاف من الدرجة ٣R يؤدي إلى فشل الفحص الأول دائمًا، ولا حاجة إلى جهاز فحص متقدّم لاكتشاف ذلك.

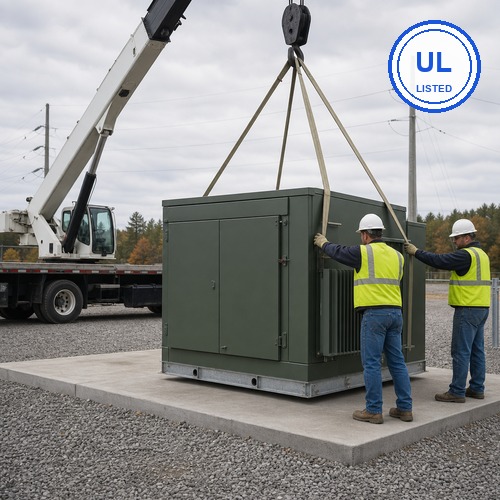

من ناحية الرفع، هناك قاعدتان مهمتان. احرص على أن تكون زوايا كابلات العارضة الرافعة ضمن ٣٠ درجة من الخط الرأسي — فقد وُضعت البراغي بحيث تتوافق مع مركز ثقل الوحدة، وقد يؤدي السحب على جدار الخزان بزاوية أعمق من ذلك إلى تشويه الغلاف أو سحق المفاصل المزودة بالأساور المطاطية. كما يجب وضع الوحدة ببطء. فالهبوط القوي قد يزيح التجميع الداخلي للنواة والملف داخل الخزان، بينما يبدو الجزء الخارجي سليمًا تمامًا. وبعد ذلك، ثبّت الوحدة عبر ثقوب التثبيت، ثم تحقّق من الباب: فيجب أن يدور بزاوية كاملة تبلغ ١٨٠ درجة لتمكين التشغيل الأمامي المباشر، ويجب أن يواجه قسم الجهد المنخفض منطقة إنهاء الكابلات.

التوصيل بالأرض هو أول ما يبحث عنه المفتشون

التوصيل بالأرض هو المكان الذي تحدث فيه معظم حالات الفشل في الموقع، وهو أول ما يتحقق منه المفتش. ويتم توصيل الخزان وعازل القطب المحايد وباب الغلاف بشبكة التأريض الخاصة بالمحطة، ويجب أن يتبع التصميم IEEE Std 80 لجهود الخطوة واللمس. وفي نظام جهد ١٢,٤٧ كيلوفولت، تطلب شركات التوزيع عادةً مقاومة شبكة التأريض أن تكون ٢٥ أوم أو أقل وفق اختبار سقوط الجهد. لكن هذه القيمة تعتمد على تيار العطل ومقاومية التربة، لذا لا ينبغي اعتبارها معياراً عاماً للقبول أو الرفض.

عادة واحدة يستحق اقتباسها من فرق شركات التوزيع: وضع تسمية على كل طرف كابل يُشار فيها إلى الطور ورقم الدائرة قبل التوصيل. يبدو الأمر بسيطاً. وهو كذلك فعلاً. لكن إعادة تسمية خلية ١٢ كيلوفولت أمام المفتش ليس أمراً مُرضياً على الإطلاق في فترة ما بعد الظهر، ويحدث ذلك بسبب استعجال شخصٍ ما في الساعة ٤ مساءً يوم الجمعة. واستخدم موصلات الانضغاط في الجانب الثانوي، وموصلات الكوع القابلة للفصل تحت الحمل والمُصنَّفة لجهد النظام في الجانب الأولي. ولا تُعد استخدام موصلات الكوع التي سبق تغذية التيار بها أبداً — إذ إن مخروط الإجهاد يكون للاستخدام مرة واحدة فقط عملياً.

خمسة قياسات، في فترة ما بعد الظهر: اختبار قبول الموقع

قبل أن يبدأ فني التحويل بإجراء الفحص النهائي، نطلب من المقاولين إجراء خمسة فحوصات وتوثيق نتائجها. ليس الأمر ماراثونياً. بل يستغرق فترة ما بعد الظهر فقط: مقاومة العزل، ومقاومة اللفائف، ونسبة اللفات، ومقاومة شبكة التأريض، وتصنيف كفاءة وزارة الطاقة الأمريكية (DOE). هذا هو اختبار قبول موقع المحول الترتيب الذي نسلّمه لكل عميل، مع أخذ قيم النجاح من تقرير الاختبار المعملي:

التحقق من	ما نبحث عنه
مقاومة العزل، بجهد ١ كيلوفولت على لفّة الجهد المنخفض	أكثر من ١٠٠ ميغاأوم، بعد التصحيح إلى ٢٠ °م
مقاومة اللف	ضمن نسبة ٢٪ من تقرير الاختبار المعملي
نسبة التحويل	ضمن نسبة ٠٫٥٪ من القيمة المكتوبة على اللوحة التعريفية
مقاومة شبكة التأريض	يحقّق هدف انخفاض الجهد المطلوب من قِبل شركة التوزيع الكهربائية
فئة كفاءة وزارة الطاقة الأمريكية (DOE)	يتطابق مع القيمة المُسجَّلة على اللوحة التعريفية والتقرير

معظم الفِرَق الفنية قادرة على تلاوة هذه الأرقام دون تفكير. والغرض من الجلسة بعد الظهر هو إعداد السجل الرسمي. وعندما يفشل جهازٌ ما بعد سنة — وهذا لا مفرّ منه — فإن أول سؤال يُطرح دومًا هو: ما النتائج التي أظهرتها الاختبارات الميدانية؟ لذا يجب أن تكون الأرقام وتاريخ الاختبار واسم الفني موثَّقة بدقة.

ملاحظة أخيرة حول فحص وزارة الطاقة الأمريكية (DOE): الحدود المسموح بها تحددها وزارة الطاقة الأمريكية وزارة الطاقة الأمريكية (DOE)، وموعد انتهاء صلاحية الفئة الحالية عام ٢٠٢٩ أقرب مما يبدو. فالوحدة التي تُشغَّل عام ٢٠٢٨ يجب أن تكون متوافقة مسبقًا مع فئة الكفاءة القادمة، لأن فئة الكفاءة القديمة ستتوقف عن كونها قانونية للتركيب بعد سنتين. والجدول الحالي متاح على موقع energy.gov.

إذا كانت لديك خطة لتثبيت محول كهربائي مركّب على قاعدة في الولايات المتحدة أو كندا، أرسل إلينا رسم تخطيط القاعدة وظروف الموقع. وسنقوم بمراجعة متطلبات التأريض والوصلات، ونؤكد أن ملف الشهادة يتوافق مع الاشتراطات السارية في منطقتك. ونقدّم عرض أسعار فنيًّا مجانيًّا خلال ٤٨ ساعة.

ما نقوم به في المصنع وما يطلبه المقاولون

لقد قمنا بشحن محولات التوزيع والطاقة منذ عام ٢٠٠٧، ويبقي شراكتنا مع شركة إيتن مراجعات تصاميمنا مُنسَّقةً مع الممارسات القياسية لدى شركات التوزيع الكهربائي. لكن العنصر الذي يشير إليه مقاولو المصنع في أغلب الأحيان هو حقيبة الشحن: بالنسبة لـ محول معتمد من UL ، يكون رقم الملف مذكورًا على اللوحة التعريفية؛ وبالنسبة لـ محول معتمد من قِبل CSA المُوجَّهة إلى كندا، تُرسل وثائق التسجيل مختومةً داخل الغلاف المقاوم للماء نفسه الذي يحتوي تقرير الاختبار الروتيني — أي خسارة التشغيل بدون حمل، وخسارة التشغيل تحت الحمل، والمقاومة الداخلية، ونسبة التحويل، ومقاومة العزل — بالإضافة إلى صورة اللوحة التعريفية، وأبعاد القاعدة، ورسومات المسافات الآمنة للوصلات.

في العام الماضي، طلبت تعاونية في شمال غرب المحيط الهادئ ثماني وحدات سعة كلٍّ منها ١٠٠٠ كيلوفولت أمبير. وقد ثبَّت المقاول جميع القواعد الثمانية دون الحاجة إلى أي استفسار رسمي واحد (RFI)، لأن الرسومات كانت موجودة في الحقيبة قبل وصول أول وحدة. أما للمواقع الساحلية، فإننا نتحقق أيضًا من نظام الطلاء عبر فحص جهة خارجية مستقلة، ويمكننا إجراء اختبار رش الملح لمدة ١٠٠٠ ساعة على الطبقة النهائية. ويستغرق هذا الاختبار أسبوعًا كاملًا من وقت المختبر. ولقد ظهر هذا البند دائمًا في مراجعات ما بعد تنفيذ المشاريع. IEEE C57.12.28 نظام الطلاء

في المرة القادمة التي تخطط فيها لتثبيت محول كهربائي مُركَّب على قاعدة، اطلب من المورد ثلاثة أشياء قبل التوقيع: ملف الشهادة، وتقرير الاختبار الروتيني، والرسم الهندسي للقاعدة. وإذا تردد، فهذا يُخبرك بشيءٍ ما. وإن رغبت في الحصول على هذه المستندات منا، فرابط صفحة الاتصال موجود أدناه — ونرد عليك خلال ٤٨ ساعة.
